立式氧化电泳双头立式夹具的结构和应用

广东夹王科技有限公司

前言：

    本文介绍一种铝型材表面立式氧化电泳生产线上配套使用的辅助工具, 双头立式夹具的结构和生产上的应用。

关键词：

   双头立式夹具的结构和应用

背景技术：

   对于铝合金型材，在对其进行如氧化. 着色. 电泳等表面处理时，需要用夹具来对铝合金型材进行夹持固定和通电上膜。

   现有夹具对截面内腔小的太阳能光伏料和截面宽的铝合金型材进行夹持生产时，出现效率不高，且出现不方便日常维护。

双头夹具结构和生产应用：

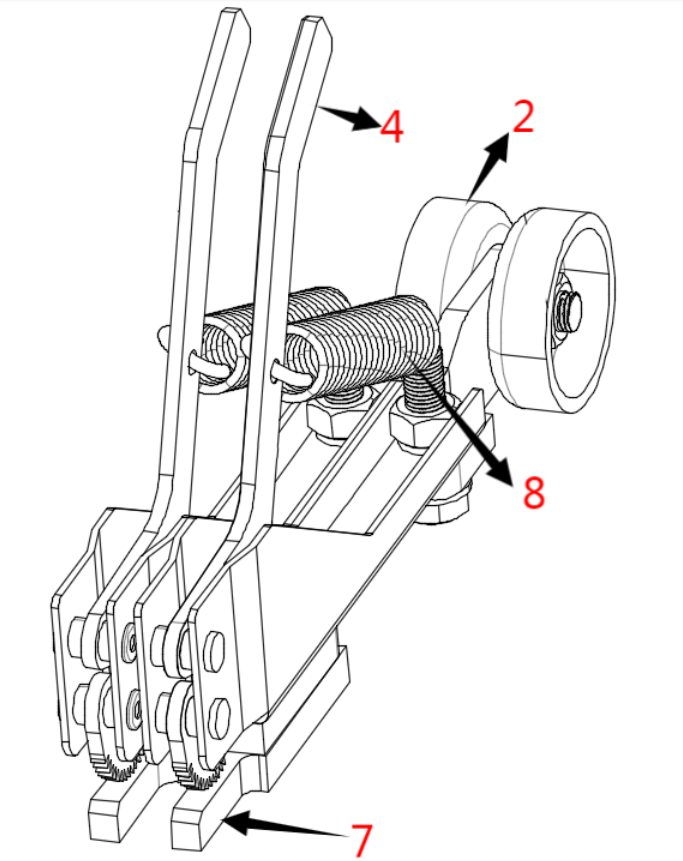

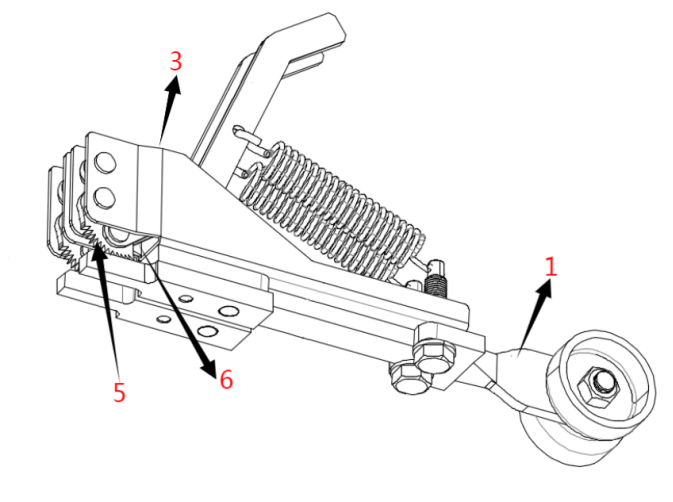

   本实用新型立式夹具，采用双夹点设计，材料使用316不锈钢或钛合金、紫铜板、锡青铜或高耐腐蚀合金，经特殊工艺制作而成，立式夹具材料可根据铝企生产的实际工艺来选择使用，具体结构，①主导电挂板 ②导电铜杯 ③钳座 ④拉杆 ⑤齿轮 ⑥连接片 ⑦铜头 ⑧弹簧等组成，如图1

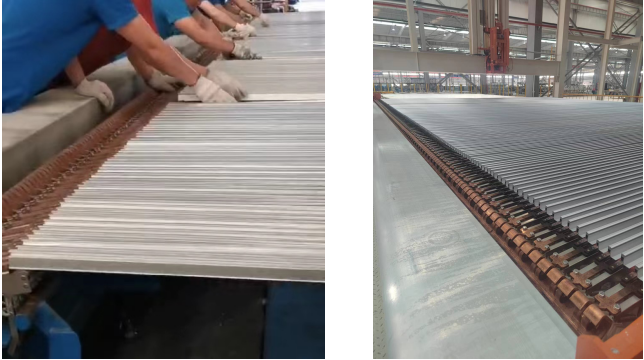

  当需要立式双头夹具使用时，把立式双头夹具按比例间隔安装在立式氧化生产线的导电大梁铜导电座的位置上，通过立式双头夹具的导电铜杯与导电大梁铜导电座表面接触，把立式双头夹具的拉杆手动或通过机械打开，然后在铝型材上架过程中，把铝型材的一端按工艺要求操作要求伸入立式双头夹具固定件导电铜头与齿轮锁紧机构中，而齿轮锁紧机构是结合弹簧、拉杆、齿轮表面角度齿的反锁自锁等原理设计，能很好地实现对铝型材的夹持和固定功能，不会因吊车在生产运转过程，上下进入工艺槽使铝型材产生移位和掉落。当铝型材完成工艺处理后需下料时，手动打开拉杆手柄可以使铝型材与双头立式夹具分离，上述过程也可用气动开合机构、滾轮升降输送装置来实现铝型材表面处理上下料自动生产。

使用过程中的注意事项：

1、 夹具属于生产辅助用具，在拆装的过程中，注意周转过程的存放要规范化管理，平时使用过程也应该培训员工学会目测自检，随时检查其状态；

2、 考虑到夹具的工艺、安全性能，应定期对夹具表面的杂质进行清洗，保持夹具的整洁干净；

3、 夹具本身整体结构的组成是采用各种标准件和通用件的，专用件的比例少，所以在保养维护时，应备足相关配件。

结语：

   铝合金在全铝家居、建材建筑、五金机械、太阳能光伏等行业中，都迎来全面应用，注重效率和品质，也是当今社会的共识，此款立氧双头夹具能适应截面宽的铝型材，也适合截面窄內腔小的铝型材，环保性好，可循环使用，耐用性好，是一款好的立式氧化电泳铝型材表面处理的辅助工具。

古语有云“天下难事，必做于易，天下大事，必做于细”，立氧双头夹具，是在原来多款已成熟应用的立式夹产品中，因应客户的使用新需求，一步一步抓住细节研发而成的。我们所处的时代是一个精细化质量管理的时代，是一个细致取胜的时代，细节已经成为企业竞争中最重要的表现形式，因此，要提高产品品质，提升企业竞争力必须从细节做起。最后，期望夹王的产品，能做得更细致多样化，适应广大客户的需求，与客户共同进步，实现双赢。
